Chiplet是今年芯片領域最火的概念。

　　海外巨頭們的新產品紛紛提及Chiplet。

　　在9月初的Hot Chips 34大會上，英特爾展示了即將發布的Meteor Lake芯片，并著重解釋了如何應用Chiplet技術;

　　快英特爾一步，AMD早幾天也開了發布會，在強調Chiplet技術的同時，發布了基于Chiplet技術的旗艦芯片Ryzen 7000;

　　另一邊，英偉達在9月的GTC發布會上雖然沒有提到Chiplet，但它與中國公司阿里巴巴在8月初成為了Chiplet全球產業聯盟UCIe(Universal Chiplet Interconnect Express)的董事會成員。

　　讓Chiplet火爆的原因來自今年3月“UCIe聯盟”的成立。這個聯盟從初始就匯集了幾乎所有芯片巨頭公司——英特爾、AMD、ARM、Google Cloud、Meta、微軟、高通、三星、臺積電。

　　四月開始，國內芯片產業鏈的公司也紛紛加入UCIe。

　　如IP公司芯原、芯耀輝、牛芯、燦芯，EDA公司芯和，封測公司長電科技、通富微電，AI芯片公司希姆計算、芯云凌、藍海智能、輝羲智能，以及專做Chiplet的公司奇異摩爾等。

　　一級市場中，Chiplet是少數幾個還在活躍的概念。

　　過去一個月，Chiplet公司北極雄芯、EDA公司芯瑞微獲得融資，這是兩家公司在今年第二次獲得融資。

　　除此之外，今年獲得融資的Chiplet概念公司還包括：汽車芯粒公司芯礪智能(8月)、Chiplet公司奇異摩爾(8月)、Chiplet架構的CPU公司超摩科技(7月)、高速接口IP公司中茵微(7月)等。

　　Chiplet甚至攪動了被唱衰的二級市場。

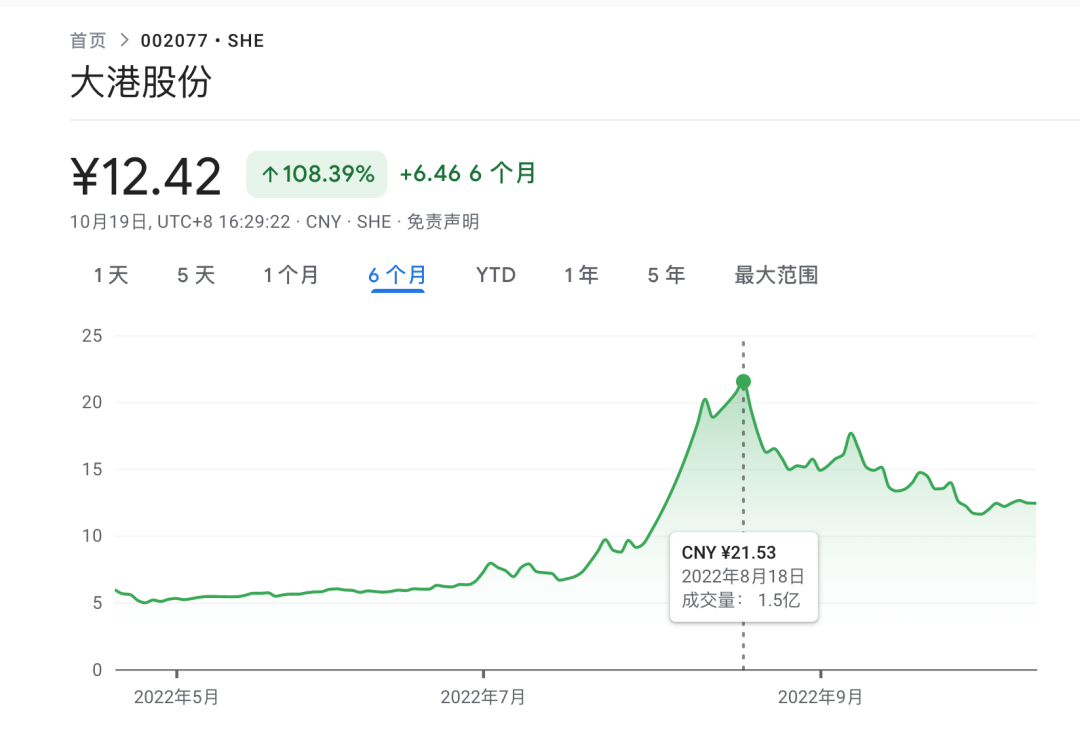

　　封裝技術公司大港股份在7~8月間的15個交易日里，有11個漲停，引發巨大關注。不過，大港在8月底也發生了幾次大跌，同樣趨勢的Chiplet概念股還有IP公司芯原股份和AI芯片公司寒武紀。

　　實際應用中，中國的芯片企業也已經開始發布應用了Chiplet技術的芯片。

　　明星創業公司壁仞科技在8月發布的BR100和BR104中表示采用Chiplet技術;同為明星芯片公司的寒武紀在2021年11月發布的芯片思元370就已經采用了Chiplet技術。

　　有業內人士透露，中國也將成立一個類似UCIe的聯盟，最晚會在年內發布消息。

　　不少人認為，Chiplet將會是中國芯片“彎道超車”的機會;也有人潑冷水，指出中國芯片想要引領潮流還為時過早。

　　但Chiplet作為下一代芯片的發展趨勢已經勢不可擋。

　　在國際上，芯片巨頭勢必不愿意將這一趨勢的成果拱手讓人。在中國，也許正是因為產業鏈才剛剛起步，才讓這些公司有更多合作的可能。

　　對于中國芯片企業和產業來說，Chiplet的浪潮也許不能產生出“偉大”的公司，但卻可以成為加快國產化、促進自給自足的重要機遇。

　　01、Why Chiplet？——摩爾定律的救星

　　首先解釋一下Chiplet的概念。

　　目前，主流系統級單芯片(SoC)都是將多個負責不同類型計算任務的計算單元，通過光刻的形式制作到同一塊晶圓上。比如，目前旗艦級的智能手機的SoC芯片上，基本都集成了CPU、GPU、DSP、ISP、NPU、Modem等眾多的不同功能的計算單元，以及諸多的接口IP，追求的是“高度的集成化”，利用先進制程對于所有的單元進行全面的提升。

　　而Chiplet的理念則與之相反。Chiplet也稱作“芯粒”，它是將原本一塊復雜的SoC芯片，從設計時就按照不同的功能單元進行分解，然后每個單元選擇最適合的半導體制程工藝分別進行制造，再通過先進封裝技術將各個單元彼此互聯，就像“樂高積木”一樣封裝為一個系統級芯片組。

　　在這一過程中，由于單塊芯粒面積更小，制造成本大幅降低，也可能會帶來性能的增長。

　　Chiplet的產生與“摩爾定律”的發展息息相關。

　　英特爾創始人戈登·摩爾曾總結了一個趨勢，即集成電路上可以容納的晶體管數目每經過18-24個月便會增加一倍，性能也將提升一倍，同時其價格也會降低為原來的一半——這便是大名鼎鼎的摩爾定律，

　　過去半個世紀，芯片行業一直遵循摩爾定律發展。1970年，英特爾發布世界上*塊商用芯片Intel 4004，面積為3mm*4mm，只包含了2250個晶體管。而今年蘋果iPhone 14搭載的A16芯片，采用了臺積電4nm工藝，晶體管數量來到了160億顆。

　　但如今，芯片工業已經逼近物理極限。比如，芯片公司已經在研發3nm甚至更小的制程，只有15個硅原子的寬度，大約是一根頭發的2萬分之一。經濟層面，超大的面積讓硅片制造的良率很低，目前700~800平方毫米的硅片良率還不足30%，極大增加了制造成本。

　　因此，近幾年行業內不斷有傳出“摩爾定律已死”的言論。就在今年10月新一代顯卡的發布會上，英偉達CEO黃仁勛便直言“摩爾定律已死”，往后的芯片性能不會再遵循這個定律。

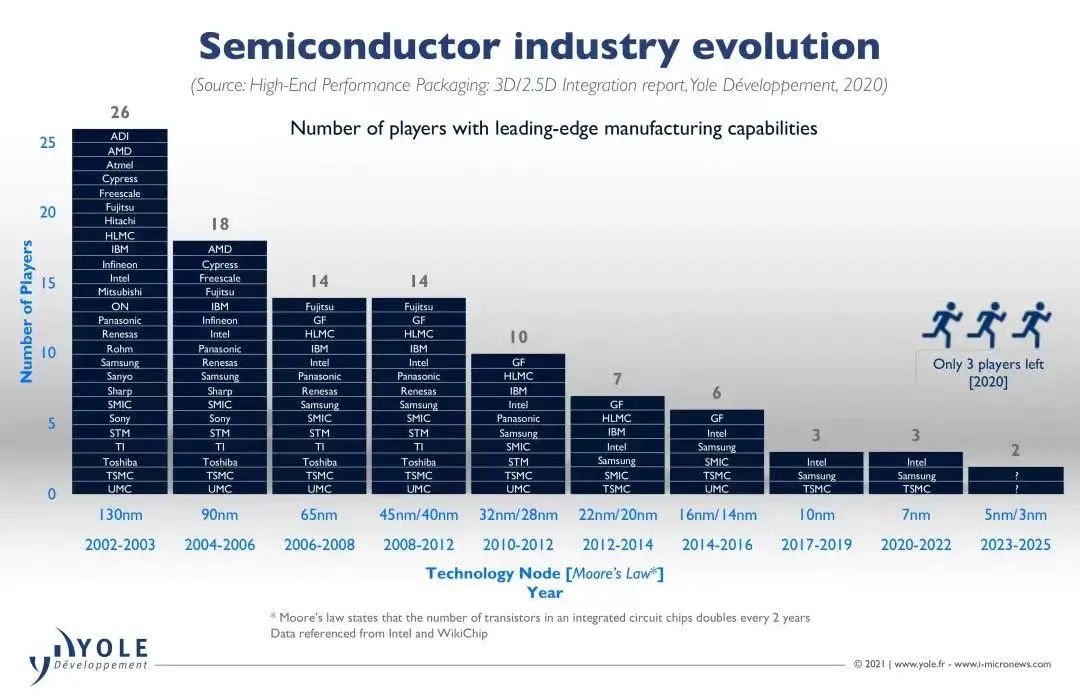

　　業界紛紛探索其他提升芯片性能的路徑。事實上，從10nm工藝開始，除了臺積電、英特爾、三星三家公司之外，其他芯片制造廠商已經放棄了更小、更先進制程的研究。

　　例如通過不同類型芯片分別處理不同部分而達到更優的效果(異構)、為特定的功能定制芯片(ASIC)、軟件和算法層面的迭代等等。Chiplet則是另外一種解決方案，早在2011年，Xilinx、AMD、Intel就已經開始內部探索，并推出產品。

　　應用Chiplet技術可以帶來許多優勢。

　　提升良率。當需要制造的芯片被拆成小塊分別制造，單片的良率就可以達到90%以上，整體的良率也能達到80%以上，比目前大芯片不足30%的良率節省了許多成本。

　　降低對先進制程的需求。在芯片內部所包含的模塊中，除了計算單元需要應用*進的制程來達到良好的效果之外，其他模塊如存儲、模擬、射頻等則不必須用*進的制程。過往芯片的設計中，所有模塊都用同一個工藝節點制造，不僅會造成大量的浪費，而且也不一定是*解。

　　奇異摩爾副總裁祝俊東分享道，“比如存儲模塊在14納米、模擬在65/90納米節點會達到比先進工藝更好的性能”。

　　IP內部復用。如果按原來的設計模式，雖然購置的IP看似可以復用，但與其他模塊的連接都需要重新設計，也需要重新再做測試，設計流程并沒有因此簡化。應用了Chiplet技術之后，芯粒在不同芯片之間可以重復使用，大大降低成本。

　　降低芯片設計和驗證的時間、難度。當Chiplet達到成熟之后，通過對現有芯粒的疊加及少量驗證，就可以快速設計出大量新產品

　　02、新的技術帶來新的商業機遇

　　Chiplet是一場全產業鏈的互動，中國公司也在跟隨潮流開始行動。

　　最為顯著的是芯片IP公司。

　　芯片IP指芯片中預先設計、驗證好的功能模塊，可以在芯片設計過程中可被反復使用，業內有觀點認為，Chiplet技術就是將不同的芯片IP進行組合。

　　對IP公司來說，做Chiplet順理成章。在傳統單片系統設計方式中，芯片設計公司從不同的IP供應商處購買IP，結合自研模塊集成，而在Chiplet模式下只需要購買供應商生產好的Chiplet小芯片，將其封裝形成系統芯片即可。

　　上�？�芯科技產品副總裁王曉陽曾對媒體表示：“打個形象的比喻，芯片設計公司如果需要做滿漢全席，IP就可以看成是一道菜的菜譜，而Chiplet則可以看成是這道菜的預制菜，芯片設計公司僅需要簡單加熱即可上桌。”

　　面向芯片設計公司，奎芯科技既可以銷售“菜譜”——IP，也可以銷售“預制菜”——把IP做成Chiplet硬件化產品。

　　奎芯科技是做“高速互聯IP”，也就是接口IP。過去，接口IP主要應用在芯片與芯片之間的互聯。如今，這些公司也打算進入Chiplet領域，做芯粒之間的互聯接口。

　　除了芯片IP公司，同在產業鏈上游的EDA公司也嗅到了機會。

　　對于EDA來說，由于單個芯粒的面積減小，EDA工具的設計難度也會相應減小，國內創業公司的機會因此增加。

　　另一方面，由于Chiplet在“拼”的環節對封裝的需求增加，EDA和封裝公司都需要在這個領域里有所精進。

　　封裝對于Chiplet非常重要，在把芯粒“拼”起來的過程中，如何保證芯片的性能、降低延時、減少發熱等變得至關重要。封裝一直是中國的強項，排名前十的封裝企業中有三家是中國大陸企業，其中，通富微電更是AMD最新Chiplet產品的封裝供應商。

　　但是，Chiplet的核心是設計理念的變化，一位Chiplet領域的投資人告訴「甲子光年」，Chiplet需要“70%封裝技術的進步，以及30%設計方法的改變”。

　　在所有芯片中，最適合做Chiplet的是“大芯片”，也就是CPU、GPU、DPU等，它們面積較大、結構復雜。CPU方面的可行性，已經被Intel和AMD的實踐證明。

　　對中科馭數聯合創始人兼CTO盧文巖來說，“Chiplet不僅僅是簡單的芯粒拼盤，面積大、數據流分片容易、編程框架合適也很重要”，而DPU也是這樣一種芯片。

　　目前階段，DPU的主要功能是為CPU和整個計算加速，實現這一過程需要執行較多不同任務，所以DPU包含的模塊也較為復雜，包括存儲、網絡、安全、應用加速、虛擬化、大數據分析等。

　　“我們兩年前就開始Chiplet的設計探索，用分片和封裝的方式，來解決單硅片設計大規模DPU芯片的良率難題，以及可擴展性問題”，盧文巖解釋。

　　相對來說，GPU由于內部擁有較多相同的模塊，所以分片設計更為困難。不過國內芯片公司也已經做出嘗試，GPU公司壁仞科技8月發布的BR100采用了Chiplet技術，將自研的功能模塊封裝和復用，以達到降低成本、縮短設計周期的效果。更早時候，芯動科技的GPU也已經使用Chiplet來做封裝。

　　其他AI芯片則更早做出Chiplet的嘗試。華為海思在2014年，就將16納米和28納米的芯粒集成在一起，可以算是最早的Chiplet實踐。今年，燧原與接口IP公司奎芯合作，探索符合UCIe標準的Chiplet架構芯片。

　　又如自動駕駛芯片，輝羲智能聯合創始人、上海交通大學教授賀光輝告訴「甲子光年」，“隨著自動駕駛的算法快速演進，算力需求不斷攀升，汽車E/E架構從分布式向集中式發展，自動駕駛芯片追求高度集成化”，Chiplet可以為自動駕駛芯片帶來更多經濟性和靈活性。

　　在奎芯科技市場及戰略副總裁唐睿看來，Chiplet的市場還不止這些。“雖然Chiplet的實踐會從大芯片這種最有經濟價值的領域開始，但未來一定會在其他領域繼續發展，尤其是單價高、出貨量中等且需求多樣化的領域。”

　　比如汽車的智能座艙。這些芯片目前的定義還不明確，而隨著智能駕駛等級的提升，智能座艙功能會逐步增加，并變得更加多樣化。未來，根據用戶多樣化需求定制的芯片，將因為Chiplet技術而成為可能，這也可能成為車企的一個競爭點。

　　另一類會使用Chiplet來設計芯片的公司則是一些想要做芯片的客戶方，例如車企、云廠商，通過Chiplet的技術將能更便捷地設計出芯片。

　　最后，在中國已經出現一些專門做Chiplet的公司，比如奇異摩爾、芯礪等。這些公司主要為芯片設計類企業提供通用底座芯粒、接口芯粒和連接協議，并幫助客戶完成系統級的設計。

　　03、開放生態下中國企業的機會

　　目前，Chiplet仍然處在發展的早期。�？�東認為，Chiplet的發展將會經歷三個階段：封閉、半開放、全開放。

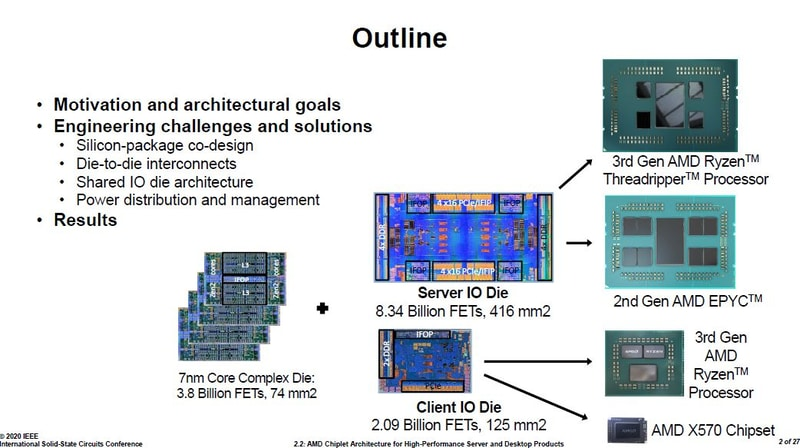

　　具體而言，在*階段“封閉”狀態下，是企業內部的芯片模塊復用，這時候企業常常只需要更新最重要的計算單元。比如AMD通過計算單元(CCD)和接口單元(IOD)組合，形成不同規格的服務器和個人電腦芯片，并且3代芯片的接口單元用了2代芯片的IO控制部分。

　　在第二階段“半開放”的狀態下，企業與企業之間會達成一定的合作，幾家公司可以共同確定芯片的設計標準，或者遵循已有的Chiplet標準，例如UCIe。目前產業正進入第二階段。

　　在第三階段“全開放”的狀態下，企業遵循Chiplet的行業標準來設計芯粒，讓芯粒成為可以直接購買的市場化商品。這個時候，即使是一家新創業的公司，也能迅速找到一塊完整芯片所需要的大部分芯粒，只需要設計其中的一兩個關鍵部分即可。

　　有專業人士展望，芯粒完全商業化后，芯片的設計周期將從2~3年縮短到以月為單位。

　　從Intel、AMD、Apple等國際巨頭的實踐來看，Chiplet技術已經趨近成熟——芯片IP復用成功、性能提升、成本降低。

　　今年3月，英特爾、臺積電、三星聯合日月光、AMD、ARM、高通、谷歌、微軟、Meta等十家行業巨頭共同宣布，成立小芯片(Chiplet)聯盟，并推出一個全新的通用芯片互聯標準 ——UCIe，以此共同打造小芯片互聯標準，推動開放生態建設。

　　為什么今年巨頭依舊要建立UCIe聯盟呢?

　　其一，即使巨頭已經擁有完整的全線產品，在具體服務客戶的過程中也依舊需要與其他產品適配。

　　其二，摩爾定律的失效讓整個產業鏈向Chiplet發展成為必然，即使巨頭不發起UCIe聯盟，產業鏈也會主動展開合作。如果這時候巨頭不把握主動權，專做芯粒的公司很有可能拆分芯片設計公司的業務，成為下一個臺積電或ARM。

　　所以本質上，大公司發起成立UCIe是為了主導標準的建立，但這對于還處在發展階段的公司來說，Chiplet和UCIe聯盟的發展將帶來新的機會。

　　以接口IP為例，由于復用性較強、毛利較高，創業公司前期研發投入很大，難以進入市場。過去這個領域一直被Synopsys、Cadence等國外公司壟斷。

　　但由于UCIe標準是新建立的，創業公司得以和巨頭們同臺競技。“對于一個新的標準來說，大家的機會相對均等一些，對創業公司也友好一點。”唐睿告訴「甲子光年」。

　　UCIe標準被提出后，希望與國產創業公司合作的客戶方也會更加有信心。DPU公司中科馭數正在考慮和國內接口IP公司合作，盧文巖分享道，在嘗試做Chiplet之后，他們考慮了很久要找什么樣的公司接口IP公司合作。“我們既擔心想用的芯片供應商不能提供，也擔心提供的接口不符合我們的需求，更擔心需求升級之后接口協議不支持，導致后續升級困難。”

　　對于許許多多這樣的公司來說，選擇已經加入并深度參與UCIe聯盟的伙伴就會比較合適。

　　4月2日，芯原股份成為*家加入UCIe的公司，隨后的不久，奎芯、芯耀輝、牛芯、燦芯也表示已經加入UCIe聯盟。

　　業內有消息稱，中國也將成立一個類似UCIe的聯盟。

　　大多數人對此不太驚訝。其實早在2020年，西安在曾經舉辦過一場“Chiplet產業聯盟圓桌論壇”，大學教授和芯片企業共同探討Chiplet未來在中國落地的可能性。

　　無論今年是否有中國的Chiplet聯盟成立，Chiplet已經成為一個確定的發展方向，也是初創企業的成長機會。

　　許多業內人士指出，如果聯盟的標準想要成為中國芯片行業的共識，就需要像UCIe一樣，吸引所有芯片行業的*企業，新制定的接口規范不應該違背UCIe標準。

　　在具體標準的制定和實踐中，�？�東認為，Chiplet從一開始就是需求驅動的，故而應該更多傾聽芯片設計公司基于應用的需求，促進產業鏈上下游一起推動標準的迭代與完善。

　　對于未來Chiplet成熟的預期，在盧文巖看來，接口IP標準統一和封裝技術更加成熟，以及各環節價格明顯降低會是重要標志。而唐睿認為，需要關注的節點在于通過“A公司與B公司合作”設計完成芯片，尤其是“符合Chiplet標準”的芯片。

　　也許，Chiplet也很難讓中國芯片“彎道超車”，但把握住這次歷史性機會、加快國產芯片之間的開放合作，將有機會形成一個完全不同于海外巨頭的芯片體系。
