2023年3月24日，半導體行業先驅、英特爾聯合創始人、“摩爾定律”提出者戈登·摩爾在他夏威夷的家中去世，享年94歲。伴隨著戈登·摩爾的去世，似乎他提出的摩爾定律也正在逐漸成為歷史長河中的一個名詞。

　　而現實也似乎確實如此，近年來，伴隨著半導體行業的制程工藝即將逼近物理極限，帶來的就是每一代晶體管密度的增速在放緩，芯片主頻的提升速度更慢，性能的改善越來越難。

　　這一切的現實，看起來都在印證一件事——摩爾定律正逐漸邁向最后極限。

　　也正是在這樣的背景下，英偉達的創始人、CEO黃仁勛表示，以類似成本實現兩倍業績預期對于芯片行業來說已成為過去，“簡而言之，摩爾定律已經死了。”

　　但是，也有科技巨頭并不這么認為，在Intel Innovation 2022的開幕活動上，英特爾現任CEO帕特·基辛格聲嘶力竭地表示，“摩爾定律”沒有死，它還活得好好的。

　　而與英特爾持有同樣態度的，還有英偉達的老對手AMD。最近，蘇姿豐在接受《巴倫周刊》的采訪中，她明確地表示，摩爾定律當前并未消亡，只是有所放緩，當前我們需要采取不同的方式來克服性能、效率和成本上的挑戰。

　　她提到：“晶體管成本的增加、密度提高帶來的改進，每一代的綜合性能提升可能都不大，但我們通過不斷地更迭，一步一步地向前邁進。我們今天在 3nm 方面做了很多工作，也在研究 2nm，將繼續使用 Chiplet 這類結構來繞過摩爾定律的一些挑戰。”

　　那么，為什么說黃仁勛認為摩爾定律已經死了?為什么英特爾、AMD、臺積電等巨頭卻因Chiplet技術而信心滿滿?在3nm工藝良率不高、1nm及以下工藝尚不明朗的情況下，Chiplet又是怎樣掀起一場架構創新層面的革命?對我國被卡脖子的芯片企業又有多大的幫助呢?

　　本文將以Chiplet走到臺前的原因，國際各大廠商應用狀況，國內受益產業鏈及相關公司的順序展開，以期為讀者展現新技術的發展狀況及投資機會。

　　1

　　Chiplet 走到臺前，是一種必然

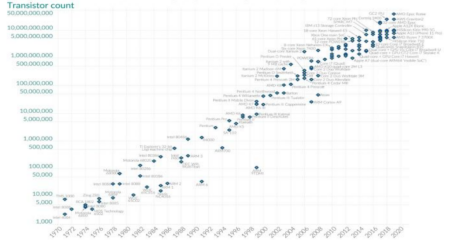

　　從1987年的1um制程到2015年的14nm制程的發展歷程中，集成電路制程的迭代大致符合“摩爾定律”的規律，隨著工藝進步，集成電路上晶體管密度不斷提升，驅動計算機性能保持幾何級數增長，而性能的快速提升也推動了芯片價格迅速下降。

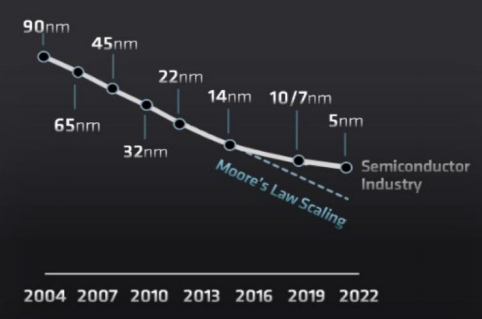

　　但自2015年以來，集成電路先進制程的發展開始放緩，7nm、5nm、3nm制程的量產進度均落后于預期。

　　而隨著臺積電宣布2nm制程工藝實現突破，量子物理的影響也逐漸顯著了起來，現有集成電路制程工藝已經接近了物理尺寸的極限，因此很難進一步往前推進，摩爾定律發展陷入瓶頸，行業也正式進入了“后摩爾時代”。

　　資料來源：AMD

　　而在量子物理效應極大地制約了摩爾定律的正常延續外，先進制程推進所帶來的經濟效益也正在銳減。

　　根據IBS報告，以全球某領先智能手機公司為例，其晶體管的生產成本在16nm工藝節點下為每10億個晶體管4.98美元，而7nm工藝節點下為2.65美元。但是整體來說，摩爾定律持續推進所帶來的成本下降正在逐步放緩，并逐漸難以覆蓋昂貴研發成本的投入。

　　那么，在摩爾定律的經濟效益快速降低、先進制程難以突破物理極限的情況下，集成電路產業就只能止步不前了嗎?

　　答案自然是否，在先進制程之外，先進封裝與架構創新同樣能夠在一定程度上彌補先進制程的缺失，使用面積和芯片的堆疊來換取算力和性能，而這就需要引入系統級別的新設計理念，而Chiplet便是其中之一。

　　作為先進封裝技術的代表，Chiplet走向了和傳統SoC完全不同的道路。

　　隨著對芯片性能的要求日益提高，傳統單片SoC變得太大且成本過高，良率風險也逐漸攀升。在此背景下，集成電路產業開始思考將不同工藝的模塊化芯片進行組合封裝。

　　Chiplet將復雜SoC芯片拆解成一組具有單獨功能的小芯片單元die(裸片)，通過die-to-die將模塊芯片和底層基礎芯片封裝組合在一起，可以降低成本，減少浪費，并大大改善可靠性。

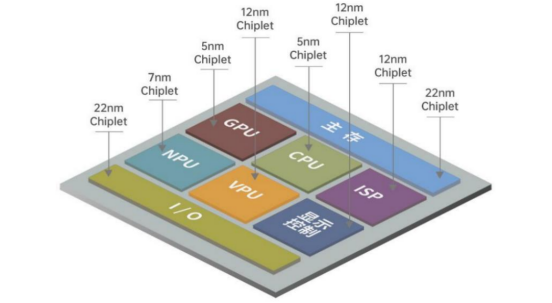

　　而其底層的實現原理與搭積木相仿，從設計時就按照不同的計算單元或功能單元對其進行分解，然后每個單元選擇最適合的工藝制程進行制造，再將這些模塊化的裸片互聯起來，通過先進封裝技術，將不同功能、不同工藝制造的Chiplet封裝成一個系統芯片，以實現一種新形式的IP復用。

　　資料來源：芯原股份公告

　　與傳統的SoC相比，Chiplet在設計靈活度、設計與生產成本、上市周期等方面有著明顯的優勢。

　　首先，Chiplet在很大程度上降低芯片設計的復雜程度，有效降低研發與設計成本。

　　Chiplet芯粒設計靈活，且可重復使用，可以僅對芯片上的部分單元進行選擇性選代，即可制作出下一代產品，加速產品上市周期。并且，Chiplet通過采用已知合格裸片進行組合，也能有效縮短芯片的研發周期及節省研發投入。

　　據悉，設計28nm芯片的平均成本為 4000 萬美元，設計 7nm 芯片的成本上升至 2.17 億美元。而The Linley Group的白皮書中提出，Chiplet技術可以將大型7nm設計的成本降低 25%。

　　資料來源：英特爾，中航證券研究所

　　其次，Chiplet能夠顯著提高大型芯片的良率，降本增效。

　　傳統的SoC將多個不同類型計算任務的計算單元以光刻形式集成在同一片晶圓上，隨著先進制程不斷推進，單位面積上集成的晶體管數量越來越多，芯片生產中的工藝誤差和加工缺陷顯得愈發明顯，也對制造過程中的芯片良率提出較高挑戰，因為一個微小的缺陷就可能導致整個大芯片報廢。

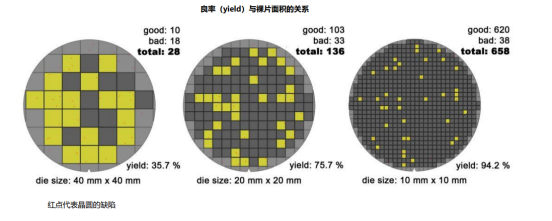

　　而Chiplet方案則通過將大芯片分成更小的芯片的方法，將單一裸片面積做小，這樣就算有缺陷出現，也只會導致缺陷所在位置的小芯片報廢，而不會導致整個芯片無法使用，有效地提高了芯片的良率。

　　資料來源：英特爾，中航證券研究所

　　最后，Chiplet還可以通過更加更加合適的制程選擇大幅降低芯片制造成本，縮短上市周期。

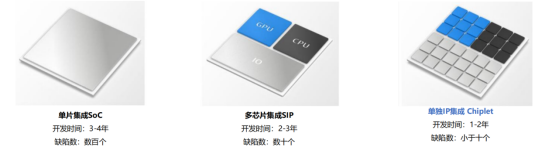

　　傳統SoC中的每個邏輯計算單元對性能要求都很高，整體依賴先進制程，具有極高的生產壁壘與制造成本;Chiplet 方案則可針對不同的模塊采取不同合適的制程，分別進行制造或是對外進行采購，最后采用先進的封裝技術進行組裝，將相對落后制程的芯片與先進制程的芯片相組合，大幅降低了芯片的制造成本。

　　此外，還可以對不同芯片進行分別選擇性地迭代，而迭代部分裸芯片后便可制作出下一代產品，大幅縮短產品上市周期。

　　進入后摩爾時代，SoC開始在供電、功耗和散熱等方面力有不逮、設計生產全流程成本大幅增加、制程工藝接近極限之時，Chiplet 作為當下較最關注的半導體發展方向之一，能夠有效降低能夠有效降低芯片設計與制造的門檻，或?qū)⒊蔀槲磥硎當?shù)年中下提升芯片集成度與算力的重要途徑。

　　2

　　蘋果華為英特爾AMD

　　力推Chiplet產品化落地

　　在如此多的優勢之下，Chiplet自然得到了眾多國際巨頭的青睞，而Chiplet技術的內部，也分為了兩大技術門派。

　　一類是基于功能劃分到多個Chiplets，而每個Chiplet不包含完整功能集合，而是通過不同Chiplets組合封裝實現不同類型的產品，其中的主流代表有華為的Huawei  Lego架構與超威半導體的AMD Zen2/3架構。

　　而另一類則是每個Chiplet中都包含較為獨立完整的功能集合，通過多個Chiplets級聯來獲得性能的線性增長，其中的主流代表有蘋果的Apple M1 Ultra和英特爾的Intel Sapphire Rapids。

　　其中，AMD作為引領Chiplet風潮、產品化進度最快的廠商，其自2019年的Zen 2架構便開始采用Chiplet技術，基于Zen 2架構的產品在單/多核處理能力上均有很大提升，能耗比改善明顯。

　　使用了Chiplet技術的第二代霄龍?zhí)幚砥髋c第一代相比，核數增加了100%，晶體管數增加了102%至380億，而硅片面積僅增加了18%，這充分顯示了7nm制程下高密度優勢。此外，第二代的整數和浮點運算性能也分別提升了144%和97%。

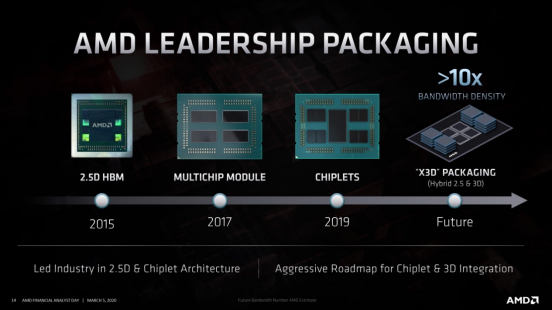

　　此后，AMD也聯手臺積電，借助臺積電先進的封裝工藝，共同推出了3D Chiplet產品，并于2022年推出了 RDNA3 架構的 7000 系顯卡，而這也是史上第一款采用Chiplet技術的 GPU。

　　在3D Chiplet技術的支撐下，AMD產品的競爭力逐漸提升，近兩年來，AMD旗艦CPU、GPU的性能不斷提升，雖然與英特爾相比仍有所欠缺，但市場中已經基本形成了兩大寡頭競爭的局面。

　　同時，AMD旗下含Chiplet技術的CPU產品銷量占比不斷提高，在2021年10月至2022年12月間，從約80%上升至97%，讓AMD成為了Chiplet技術當之無愧的代言人。

　　而在AMD之外，英特爾基于IDM優勢，也積累了較為完整的互連技術優勢。

　　基于IDM的制造優勢，英特爾開發了EMIB(全方位互連硅橋)和Foveros兩種封裝技術，分別對應橫向和縱向之間的連接。英特爾FPGA芯片Stratix 10最早采用了EMIB支持的Chiplet技術。

　　2023年，英特爾基于Chiplet技術發布了第四代至強可擴展處理器和至強CPU Max，以及數據中心GPU Max。

　　資料來源：英特爾官網

　　至強CPU Max擁有56個性能核，內核的4個小芯片使用EMIB連接，進行自然語言處理時高帶寬內存優勢可提升20倍性能。而數據中心GPU Max是英特爾針對高性能計算加速設計的第一款GPU產品，一個封裝中有超過1000億個晶體管，擁有47個不同的塊和高達128GB的內存。

　　在主攻PC端的廠商之外，蘋果也采用了UltraFusion的架構，成功實現高速互連。

　　2022年3月，蘋果推出的M1 Ultra芯片，又一次觸動了芯片界的游戲規則。該是迄今為止蘋果最強大的芯片，盡管很多計算芯片已采用Chiplet技術提升性能，但蘋果的“拼裝貨” M1 Ultra卻還是讓PC界震撼。

　　M1 Ultra 支持高達 128GB 的高帶寬、低延遲統一內存，支持 20 個CPU核心、64個GPU核心和32核神經網絡引擎，每秒可運行高達 22 萬億次運算，提供的 GPU性能是蘋果M1芯片的 8 倍，提供的GPU性能比最新的 16 核 PC 臺式機還高 90%，而達到峰值性能時的功耗則要低100瓦。

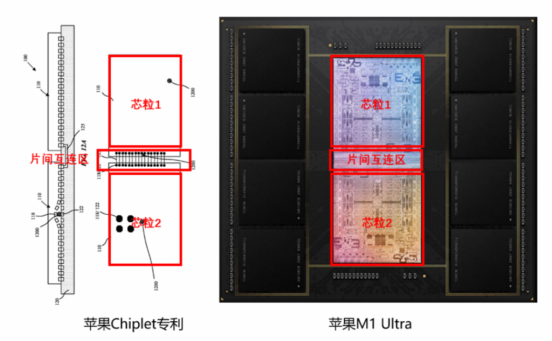

　　而根據M1 Ultra發布的UltraFusion圖示，以及蘋果及其代工廠臺積電的公開專利和論文來看，本次M1 Ultra芯片的UltraFusion架構，應是基于臺積電第五代CoWoS Chiplet技術的互連架構，也正是臺積電在Chiplet技術中擁有如此先進的制造、封裝工藝，才得以實現蘋果的新架構，進而震撼業界。

　　可以毫不夸張地說，正是因為各大廠商不斷進行的Chiplet架構領域的研究，還有以臺積電為代表等廠商持續推制造工藝，才讓近年來硬件圈仍能保持較快的發展速度，而未來對Chiplet的研究，也將繼續推進下去。

　　3

　　Chiplet，通富微電和芯原股份的機會?

　　在國際巨頭們紛紛入局的情況下，國內自然也有所涉足，但對于我國來說，Chiplet不僅僅意味著尖端技術的推進，還意味著國產現有半導體制造能力的提升。

　　我們在與華為負責先進封測核心技術的部門研發總監的交流中，對方表示，對于中國半導體產業來說，Chiplet技術是在短期內最有機會破局先進制程限制的路線。但雖然相當于換到了一個新的賽道，有了更多的機會，但整體上來說國內仍然需要加速追趕，其中封裝作為最有機會的產業鏈環節，涌現了眾多優秀的國產廠商與投資機會。

　　先進封裝技術是Chiplet 實施的基礎和前提，而近年來我國封測行業穩步發展，快速成長。

　　目前我國集成電路領域整體國產自給率較低，尤其是半導體設備、材料與晶圓制造等環節，與國際領先水平差距較大，而封測為我國集成電路領域最具國際競爭力的環節，2022年，中國大陸有4家企業進入全球封測廠商前十名，分別為長電科技、通富微電、華天科技和智路封測。

　　而其中，通富微電作為深度綁定AMD的廠商，近年來業績快速增長。

　　通富微電主要提供集成電路設計仿真，圓片中測，封裝，成品測試，系統級測試等一站式服務，在2022的全球封測廠商中排名第五。公司封裝類型齊全，涵蓋框架類封裝、基板類封裝、晶圓級封裝及COG、COF和SIP等，可以應用于眾多消費、使用場景。

　　而得益于技術的領先， 通富微電目前已與AMD、英飛凌、意法半導體、聯發科、長江存儲等國內外細分領域頭部廠商建立了長期穩定的合作關系。而作為深度綁定AMD的封測廠商，通富微電的業績，也伴隨AMD崛起快速增長。

　　根據與通富微電相關人士的交流，奇偶派得知AMD GPU 80%都是由通富微電來進行封測，AMD全系列產品占到了公司收入的五成之上。

　　通富微電于2016年成功收購了AMD蘇州及AMD馬來西亞檳城各85%股權，與AMD形成了“合資+合作”的強強聯合模式，在深度鎖定了AMD供應鏈并占據AMD封測訂單大部分份額的同時，積極承接國內外客戶高端產品的封測業務，進一步增強了公司業績確定性。

　　通富微電營收圖

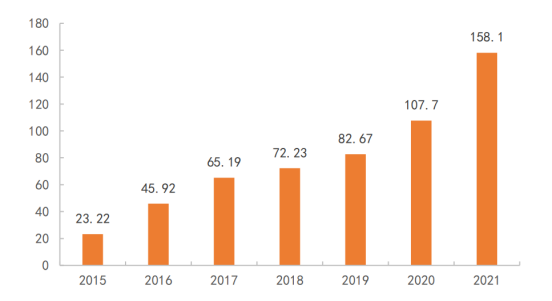

　　資料來源：choice，東方財富證券研究所

　　而在Chiplet技術方面，通富微電提前進行了2.5D/3D等先進封裝技術布局，公司目前已建成國內頂級超大尺寸FCBGA 研發平臺與2.5D/3D封裝平臺，各項技術布局進展順利。

　　目前，已經開始大規模生產Chiplet產品，工藝節點方面，7nm產品成功實現量產，5nm產品也完成了研發，進入量產前夕， 隨著AMD采用Chiplet技術的新產品陸續發布，公司有望充分受益。

　　而在封測之外，上游的半導體IP在IC設計中，也起著不可或缺的作用。

　　半導體IP是指集成電路設計中預先設計、驗證好的功能模塊，位于IC設計上游，提供SoC所需的核心功能模塊，該環節擁有技術密集度高、知識產權集中、商業價值昂貴等特征，是集成電路設計產業的核心產業要素和競爭力體現。

　　Chiplet則開啟了新型IP復用模式，將硅片級別的IP進行復用，大大降低了開發時間、提高了產品良率與重復使用率，同時也給予了芯片IP公司新的發展機遇。

　　而在國內，芯原股份作為業內的佼佼者，或?qū)⒔鐲hiplet技術快速發展。

　　芯原股份是國內領先的一站式芯片定制服務和半導體IP授權服務企業，在全球半導體IP授權供應商中排名第七，而IP種類與成長率在全球前七中排名均為前二。

　　芯原有六大核心處理器IP，分別為圖形處理器IP、神經網絡處理器IP、視頻處理器IP、數字信號處理器IP、圖像信號處理器IP和顯示處理器IP，此外還有1400多個數�；旌螴P和射頻IP。

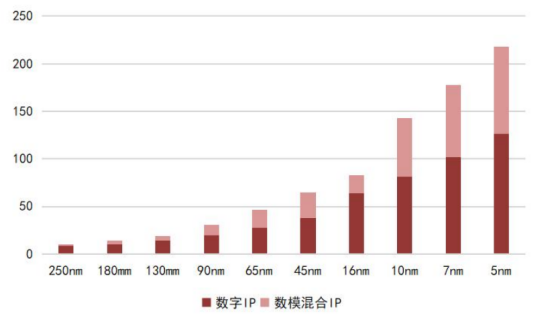

　　芯原股份IP數量示意圖

　　資料來源：芯原股份招股說明書，東莞證券研究所

　　而在Chiplet領域的探索上，芯原股份在極早期便前瞻性布局IP芯片化，目前公司已經推出了基于Chiplet架構所設計的高端應用處理器平臺，該平臺12nm SoC版本已完成流片和驗證，并正在進行Chiplet版本的迭代。

　　此外，芯原還是中國大陸首個加入UCIe產業聯盟的企業，也意味著受到了國際Chiplet“聯盟”的認可。未來，利用Chiplet技術進行IP芯片化有望讓公司充分受益于尖端技術發展，帶來全新商業模式。

　　4

　　寫在最后

　　進入后摩爾時代后，當先進制程難以推動硬件設備快速發展之時，Chiplet技術已經成為半導體行業的重要發展趨勢之一。據研究機構Omdia數據顯示，全球Chiplet處理器芯片市場規模預計到2024年達58億美元，而到2035年將突破570億美元。

　　而對于國內來說，在先進制程發展被封鎖，難以快速推進的情況下，Chiplet也為國產替代開辟了新思路，有望提升中國集成電路產業綜合競爭力，成為我國集成電路產業逆境中的突破口之一。

　　而在這個產業發展疊加封鎖突破的大背景下，國內相關產業鏈也將迎來價值重塑，產業鏈中的相關公司本就實力充足，也必會在本次更換賽道的發展中躋身國際龍頭，尋找到新的業績增長空間。
