光刻機一直是半導體領域的一個熱門話題。

　　從早期的深紫外光刻機(DUV)起步，其穩定可靠的性能為半導體產業的發展奠定了堅實基礎;再到后來的極紫外光刻機(EUV)以其獨特的極紫外光源和更短的波長，成功將光刻精度推向了新的高度;再到如今的高數值孔徑光刻機(High-NA)正式登上歷史舞臺，進一步提升了光刻的精度和效率，為制造更小、更精密的芯片提供了可能。

　　ASML官網顯示，其組裝了兩個TWINSCAN EXE:5000高數值孔徑光刻系統。其中一個由ASM與imec合作開發，將于2024年安裝在ASML與imec的聯合實驗室中，預計2025年投入量產。另一個由英特爾在2018年訂購， 2023 年 12 月，ASML正式向英特爾交付了*High-NA EUV 光刻系統——TWINSCAN EXE:5000的首批模塊。

　　01

　　首臺High-NA EUV光刻機拆箱

　　今年1月，ASML首臺High-NA EUV光刻機的主要組件抵達英特爾，隨后在3月初，英特爾分享了一段視頻，展示了在英特爾位于美國俄勒岡州的 D1X 工廠內，ASML 工程團隊安裝調試的部分畫面。

　　ASML 發言人 Monique Mols 在公司舉行的媒體參觀活動中表示，安裝這臺重達 150000 公斤的系統共計用時 6 個月，需要 250 個集裝箱和 250 名工程師。一旦組裝完成，這臺機器將高達3層樓高，這迫使英特爾建造一個新的(更高的)廠房擴建來容納它。據估計，每臺這樣的High-NA EUV光刻機的價格可能在3億至4億美元之間。

　　值得注意的是，英特爾也是業界*訂購 TWINSCAN EXE:5200光刻機的公司，該訂單的下單時間在2022年1月。

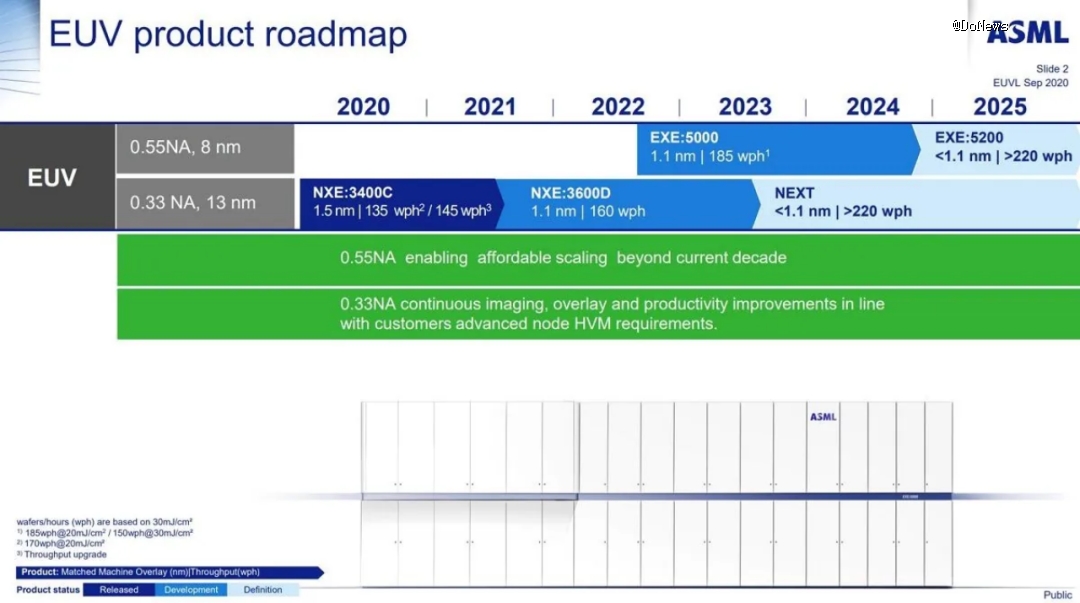

　　根據ASML的路線圖，*代的High-NA EUV光刻機TWINSCAN EXE:5000或許主要是被晶圓制造商用于相關實驗與測試，以便公司更好地了解High-NA EUV設備的使用，獲得寶貴經驗。實際量產將會依賴于2024年底出貨的TWINSCAN EXE:5200。

　　02

　　為什么需要High-NA光刻機？

　　DUV向EUV邁進

　　在DUV世代，科學家們一直進行研究將DUV光刻技術 推向極限。為了減小可光刻的最小特征的尺寸(稱為臨界尺寸 (CD))，可以通過調整兩個主要的參數：光的波長 λ 和數值孔徑 NA。

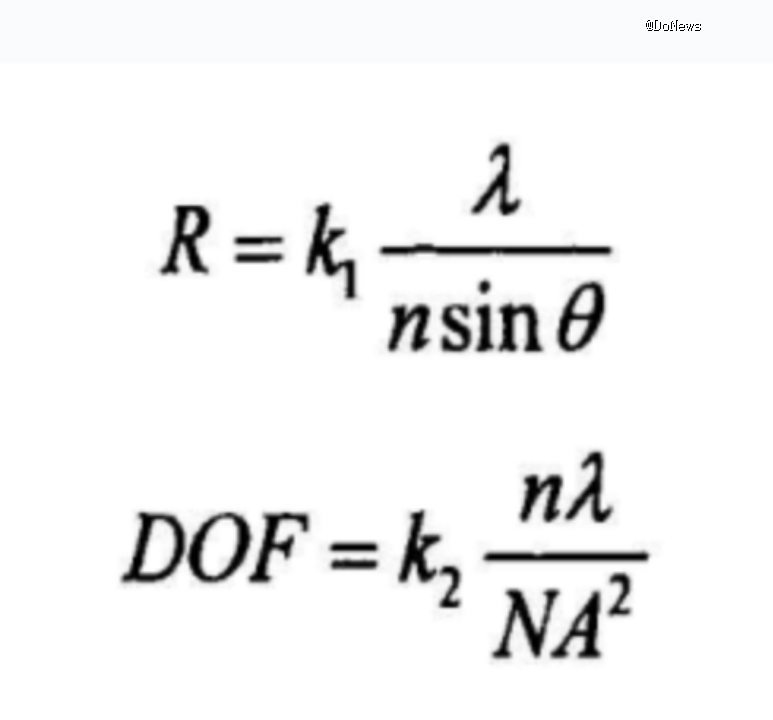

　　光刻分辨率(R)主要由三個因數決定，分別是光的波長(λ)、光可穿過透鏡的最 大角度(鏡頭孔徑角半角θ)的正弦值(sinθ)、折射率以及系數k1有關。除了光刻分辨率之外，焦距深度( Depth of Focus，DOF)也至關重要，大的焦深可以增大刻蝕的清晰范圍，提高光刻的質量，而焦距深度也可以通過提高系統的折射率來改進。

　　然而，現在的 DUV 系統中已經沒有多少空間可以調整這些參數了。

　　進入EUV世代，EUV 光刻則能夠?qū)ΣㄩL(zhǎng)參數進行重大調整：它使用 13.5 nm 光，而最高分辨率 DUV 系統則使用 193 nm 光。第 一個預生產 EUV 光刻平臺 NXE 于 2010 年首次發貨時，它的 CD 從 DUV 的 30 nm 以上下降到 EUV 的 13 nm。

　　此外，EUV光刻機不僅調整了波長參數，還具備光源系統、光學鏡頭、雙工作臺系統等核心技術，這些技術的結合使得EUV光刻機能夠?qū)崿F(xiàn)高效的投影光刻，無損傷地處理任意圖形。

　　EUV向High-NA EUV邁進

　　ASML目前的EUV工具的數值孔徑為0.33，可實現13.5nm左右的分辨率，透過單次曝光，可以產生26nm的最小金屬間距和25-30nm尖端到尖端的近似互連空間間距，這些尺寸足以滿足4/5nm節點制程的生產需求。盡管如此，業界仍然需要更小的21-24nm間距的3nm制程工藝，這就是為什么臺積電的N3B制程技術被設計為使用標準EUV雙圖案化技術來實現更小的間距，但這種方法將會相當昂貴。

　　改變波長之后再進一步提升EUV光刻機的分辨率就要從NA指標上下手了。

　　在這里解釋一下“NA”即光學系統的數值孔徑，表示光線的入射角度，使用更大的NA透鏡可以打印出更小的結構，目前的EUV光刻機使用的還是NA=0.33的物鏡系統，下一代的目標就是NA=0.5及以上的光學系統。

　　因此，High-NA應運而生。目前ASML已經開始交付的首 款High-NA EUV系統數值孔徑已經由傳統EUV的0.33提升到了0.55，分辨率也由13.5nm提升到了8nm，可以實現16nm的最小金屬間距，對于2nm以下制程節點將非常有用。根據Imec的預計，這即使對于1nm節點技術，High-NA EUV系統也能提供解決方案。另外，在生產效率方面，High-NA EUV系統每小時可光刻超過 185 個晶圓，與已在大批量制造中使用的 EUV 系統相比還有所增加。ASML還制定了到 2025 年將新一代High-NA EUV系統(EXE:5200)的生產效率提高到每小時 220 片晶圓的路線圖。

　　03

　　High-NA EUV光刻機對英特爾來說意味什么？

　　High-NA EUV被認為是可以降低工藝復雜性和制造成本，并是制造2nm及以下的尖端制程的關鍵設備。High-NA 不僅需要新的光學器件，還需要新的光源材料，例如德國蔡司在真空中制造的一個由拋光、超光滑曲面鏡組成的光學系統，甚至還需要新的更大的廠房來容納這種機器，這都將需要大量投資。

　　即便如此，為了保持半導體的性能、功率、面積和成本(PPAc)等方面的優勢，已經領 先的制造商們諸如臺積電、三星、英特爾、SK海力士等世界頭部邏輯芯片和存儲芯片制造商，為了率先并更多拿到ASML最 先進的光刻機已經爭得不可開交。早在 2020 ~ 2021 年，ASML 就表示已經收到了三家客戶的 High-NA 意向訂單，共提供多達 12 套系統。

　　英特爾率先拿到該設備，無疑會極大地提升其芯片制造能力和效率，并幫助英特爾在未來先進制程技術的競爭中取得先行優勢。通過使用這種先進的光刻技術，英特爾可以生產出2nm及更小、更快的芯片，從而在市場上獲得更大的競爭優勢。此外，隨著芯片制程的縮小，英特爾可以進一步降低生產成本，提高產品競爭力。

　　此外，在高數值孔徑學習方面，英特爾將領 先于其競爭對手，這將為其帶來多項優勢。具體來說，由于英特爾很可能是第 一家使用高數值孔徑工具啟動大批量生產的公司，因此晶圓廠工具生態系統將不可避免地遵循其要求。上述要求可能會轉化為行業標準，這可能會使英特爾比臺積電和三星更具優勢。

　　目前英特爾已經完成了英特爾 18A(1.8nm)和英特爾 20A(2nm)制造工藝的開發，其中英特爾 20A計劃于2024年上半年投入使用，而進展良好的英特爾 18A制造技術也將提前到2024年下半年進入大批量制造。這表明英特爾對High-NA EUV技術的應用充滿信心，并計劃在未來幾年內將這一技術應用于其主要的芯片生產中。High-NA EUV光刻技術，可以給英特爾帶來更低的生產成本和更高的產品競爭力。

　　綜上所述，英特爾獲得的全球首臺High-NA EUV光刻機不僅標志著該公司在半導體制造領域的一大進步，也展示出其在推動先進光刻技術發展方面的決心和能力。

　　04

　　ASML的High-NA EUV光刻機產量

　　目前ASML已從英特爾和SK海力士等公司獲得了High-NA EUV光刻機的訂單，數量在10至20臺之間。與此同時，ASML計劃到2028年，每年生產20臺High-NA EUV光刻機，以滿足市場的需求。

　　根據集邦咨詢的報告顯示，ASML將在2024年生產最多10臺新一代High-NA EUV極紫外光刻機，其中英特爾就定了多達6臺。

　　三星也在積極尋求獲得High-NA EUV。2022年 6 月三星電子與ASML就采購高數值孔徑EUV達成協議。今年2月，三星電子與荷蘭設備巨頭ASML再次宣布，將在韓國共同投資設立半導體先進制程研發中心，并計劃自2027年起引入High-NA EUV設備。

　　三星此次與ASML的合作表明了其在半導體技術領域的雄心壯志。通過共同研發和引進High-NA EUV設備，三星將能夠進一步提升其芯片制造工藝，并在全球半導體市場中獲得更大的競爭優勢。值得注意的是，High-NA EUV設備的引進和應用也面臨著挑戰，包括設備價格高昂、良率問題以及生產過程中的技術難題等。

　　三星負責存儲器生產的研究員Young Seog Kang曾表示：用戶最關心的是總成本問題，前Low-NA已經投入使用，相比High-NA EUV，芯片制造商可能更愿意使用更經濟可行的Low-NA EUV以雙重曝光或采用先進封裝技術作為補充。因此High-NA EUV可能更有利于邏輯芯片制造，存儲器或面臨成本問題。

　　相比之下，臺積電并不急于在短期內采用高數值孔徑 EUV，華興資本董事總經理吳思浩說，臺積電可能需要數年時間才能在 2030 年或以后趕上這一潮流。

　　SemiAnalysis 和華興資本分析師指出，臺積電暫時不會跟進采用這項技術，主因在于，使用高數值孔徑 EUV 的成本，可能比使用 Low-NA EUV 還高，至少在初期是這樣，盡管低成本的代價是生產出來的晶體管密度較低。臺積電采用EUV的時間就比三星要晚幾個月，但是要比英特爾早幾年。

　　05

　　Hyper-NA EUV是未來十年的重要改變

　　近日，AMSL在其2023年度報告當中還披露了其未來更為先進的Hyper-NA EUV技術的進展。

　　ASML 技術長Martin van den Brink 在ASML 2023 年年度報告中表示，NA 值高于0.7 的Hyper-NA 微影曝光設備無疑的是一個發展芯片生產技術的機會，而且從2030 年左右開始獲得應用。預計，Hyper-NA 微影曝光設備可能與邏輯芯片最相關，并且將提供比High-NA 微影光設備更實惠的解決方案。而對ASML 來說，關鍵是Hyper-NA 正在推動整體EUV 發展平臺，以改善成本和交貨時間。

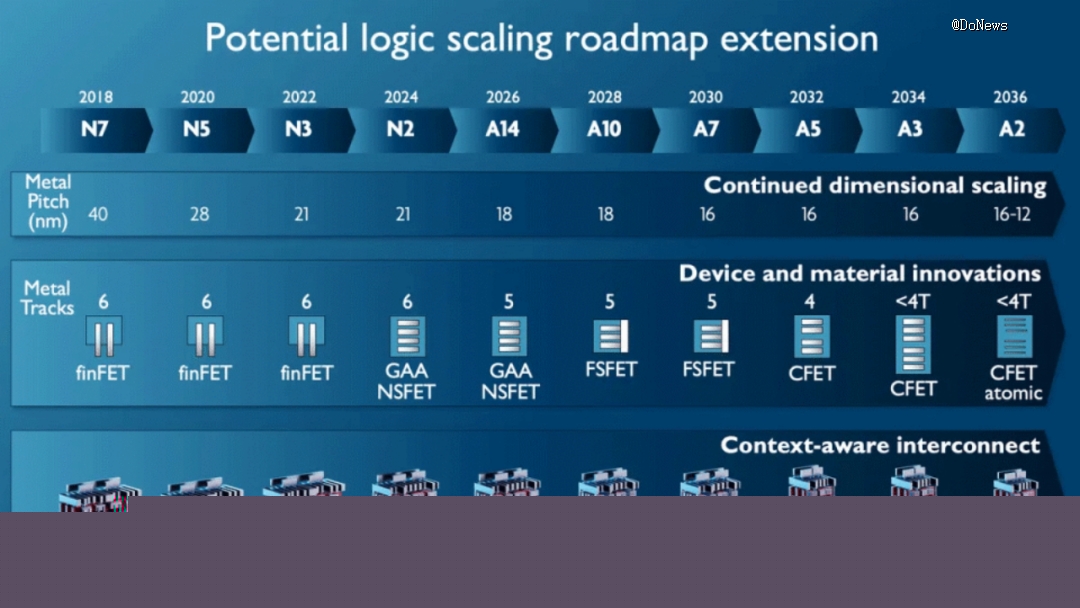

　　未來，隨著制程工藝的繼續推進，當進入1nm制程工藝節點之后，晶體管的金屬間距將需要變得更小。屆時晶圓制造商將需要比High-NA EUV光刻機更復雜的工具，這也是ASML為何計劃開發出具有更高數值孔徑Hyper NA EUV光刻機的原因。

　　憑借晶體管技術以及先進的制造工具的出現，2030年將進入7埃米(0.7nm)時代，2032年將有望進化到5埃米(0.5nm)，2036年將有望實現2埃米(0.2nm)。

　　增加投影光學元件的數值孔徑是一個成本高昂的決定，其中牽涉對微影曝光設備的設計需要進行重大改變。特別是這包括機器的物理尺寸、并需要開發許多新組件，還有成本增加的因素。ASML 最近透露，標準數值孔徑EUV Twinscan NXE 售價約為1.83 億美元，而High-NA EUV 的Twinscan EXE 的售價約為3.8 億美元或更高。

　　至于，接下來的Hyper-NA 微影曝光設備的成本預計將會更高的情況下，ASML 必須解決兩個問題，就是Hyper-NA 微影曝光設備是否可以在技術上實現，以及對于領 先的邏輯芯片制造商來說是否在成本上負擔得起。當前，全球只剩下三個領 先的邏輯芯片制造商，包括英特爾、三星和臺積電。日本的Rapidus 尚未發展成為有能力的競爭對手。因此，雖然需要Hyper-NA EUV 微影曝光設備，但它必須價格合理。

　　Martin van den Brink 曾經指出，Hyper-NA 微影曝光設備最終是否導入的決定，將取決于ASML能夠降低成本的程度。然而，在ASML 與客戶討論了Hyper-NA EUV 微影曝光設備的必要性和可行性之后，客戶使用Hyper-NA EUV 微影曝光設備來大規模生產邏輯和存儲器芯片的技術條件已經存在，這預計將是下一個十年半導體產業的重要變化。
