近日，三菱材料宣布開發出世界*矩形硅基板，計劃于 2025 年開始小規模生產。據三菱材料介紹，該公司生產的*尺寸為 600mm x 600mm。其他尺寸包括 300mm x 300mm 和 510mm x 515mm，厚度略大于 0.8mm。

　　事實上不僅三菱材料，今年六月，有報道指出臺積電也在開發矩形基板。臺積電正在試驗的矩形基板尺寸同樣為510mm x 515mm(與三菱材料其中一款尺寸相同)。

　　一直以來，人們熟悉的硅基板都是圓形，為何產業刮起了矩形基板的趨勢?

　　總的來說，矩形基板可以節省成本。據了解，矩形基板的可用面積是圓形晶圓的三倍多。同時，采用矩形基板的另一個優勢是邊緣剩余的未使用面積會更少，可以極大提升材料的利用率。

　　那么，這是否意味著過去我們印象中的圓形基板將被取代?要知道從圓形轉向矩形對于整個晶圓制造產業來說是相當大的更新工程。

　　1、矩形基板顛覆晶圓制造

　　晶圓為什么不是晶方？答案藏在芯片制造的多個環節中。

　　從前道工藝來看，晶圓的形狀有一些優勢，但是芯片產品本身都是矩形的。圓形的基板在經過切割后，會有相當多的材料被浪費。

　　這里討論一下為什么芯片是矩形的。從切割的角度來說，硅基板上的 IC 上的所有特征基本上都遵循硅的晶體結構，即立方體。因此，方形芯片可以高效、干凈地切割，因為任何抖動都可能導致沿切割線的裂紋擴展。如果芯片是三角形的，那么就需要將晶圓切割成 3 個不同的角度(而不是 2 個)。而這一過程意味著需要進行大量更改，并且需要大量工作才能將芯片粘合到 IC 封裝的框架上。每個其他三角形芯片都必須旋轉 180 度，或者每個其他框架都需要旋轉 180 度。這樣的更改將極大地增加工藝成本與制造時間。因此芯片的形狀基本不會有改變。

　　那么為什么基板大部分是圓形呢?從制造的源頭看這與硅晶體制造的工藝柴可拉斯基法密切相關。

　　1916 年波蘭科學家Jan Czochralski(揚·柴可拉斯基)在研究金屬的結晶速率時發明的晶體生長方法，這種方法還被稱作“直拉法”。通過這個方法，可以獲取半導體(如硅、鍺和砷化鎵等)、金屬(如鈀、鉑、銀、金等)、鹽、合成寶石單晶材料的晶體。

　　這個過程需要將高純度的半導體級多晶硅置于坩堝中加熱至熔融狀態。隨后，通過精確控制，將硼原子和磷原子等雜質原子定量摻入熔融硅中，以此將硅轉變?yōu)镻型或N型硅，這一摻雜步驟改變了硅的電學特性。

　　在此之后，被稱為“晶種”或“籽晶”的起始晶體被置于一根精確定向的棒的末端，該末端隨后被浸入熔融硅中。隨后，通過緩慢且控制地向上提拉這根棒，同時進行旋轉，可以促使單晶硅在棒的末端“生長”。此過程中，對棒的溫度梯度、提拉速率及旋轉速率的精確調控至關重要，它們共同決定了能否在末端形成一根大尺寸的圓柱狀單晶硅錠。整個操作通常在惰性氣體(如氬氣)環境中進行，以防止外界雜質干擾，

　　這一過程中，旋轉的動作決定了硅晶體生長成了圓柱形的硅棒。而在芯片制作的過程中，許多工藝都會借助“旋轉”的動作。

　　在光刻的過程中，光刻膠布膠也是在晶圓高速旋轉的過程中進行的。借助高速旋轉，光刻膠在晶圓的表面進行擴散，多余的光刻膠可以被甩出晶圓表面。

　　處理除圓形以外的任何其他形狀的晶圓都是一個巨大的挑戰。干蝕刻永遠無法在規格范圍內獲得角落的均勻性。腔室無法正常工作。就標準 RIE 工藝而言，需要制造一個具有約 800 mm工藝面積的工藝腔室才能使其工作。這在短期內是不可能的。

　　ASML 的當前高端機器都無法處理方形晶圓，更不用說直徑大于標準 12 英寸晶圓 200 mm以上的方形晶圓了。

　　從工藝上來講，制成方形并非不可能。畢竟，太陽能光伏的基板都是矩形的。但需要更新工藝的每個步驟和生產線以適應這種不同的形狀。為了提高產量而進行的任何工藝改變真的值得嗎?改變工藝本身就是一種損失。從圓形邊緣剪掉的少量廢料并不是大多數芯片成本的重要因素。

　　有這些因素讓“晶圓”成為結果，為什么2024 年“晶方”成為了市場的新突破？

　　答案依舊是成本。

　　2、矩形基板將用于先進封裝

　　無論是臺積電還是三菱材料的矩形基板產品，他們的最終用途都指向了先進封裝。

　　下一代半導體封裝技術正朝著更大的 100 mm x 100 mm方形格式發展。傳統的晶圓級封裝 (WLP) 使用 12 英寸硅晶圓作為半導體芯片的載體基板，圓形的基板就會涉及切割后邊緣材料的浪費。

　　為了適應更大的矩形載體基板，需要在載體基板上進行更大的封裝。然而，用單晶硅生產大型基板在技術上具有挑戰性。因此，開發了面板級封裝 (PLP)，使用大型玻璃板作為載體基板。

　　目前，玻璃材料的剛性和熱導率較低，在重新分布層 (RDL) 形成過程中會導致翹曲。三菱材料表示新開發的大面積矩形硅基板可以解決這些問題。新基板具有更高的剛性和導熱性，可減少 RDL 形成過程中的翹曲。新開發的矩形基板可用作半導體制造工藝中的載體基板，以及半導體封裝中的中介層材料。

　　就矩形基板來說，臺積電也在與設備及原物料供應商合作研發新的芯片封裝技術，但需要費時數年才能推動商業化量產。除了材料翹曲的問題，臺積電已經在新形狀基板上的尖端芯片封裝中遇到了一些技術挑戰，比如在涂覆光刻膠方面。

　　面對如此多的技術挑戰，為何巨頭們還要費心研究呢?這與 AI 市場迅速發展，帶動FOPLP市場息息相關。

　　三星電子于 2019 年從三星電機手中收購了扇出型封裝業務，并已將其商業化。三星電子表示，AI 半導體芯片(帶有電路的矩形部件)的尺寸通常為 600mm x 600mm 或 800mm x 800mm，因此需要 PLP 之類的技術，三星目前正積極開發并加強和客戶合作。

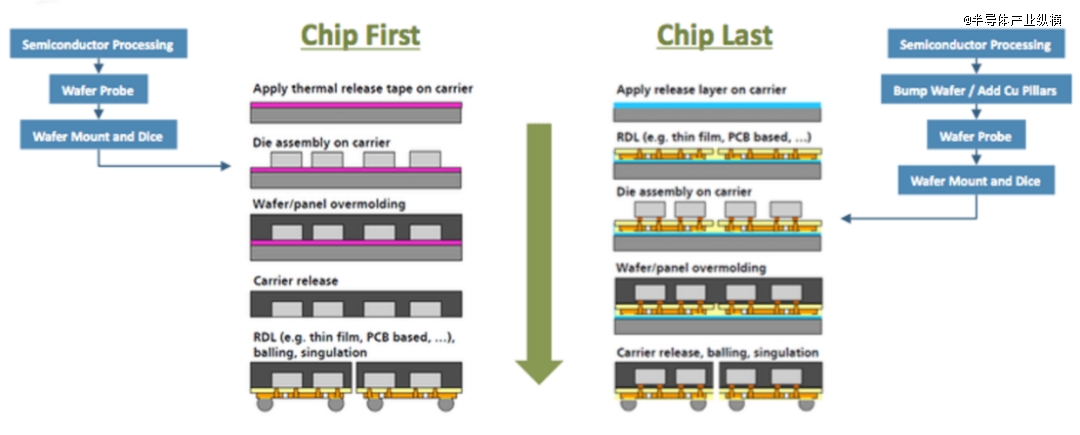

　　來源：semiengineering

　　隨后業內人士透露，臺積電正大力開發引入矩形PCB封裝來替代傳統圓形晶圓的技術。臺如前文所說，利用矩形晶圓取代傳統圓形晶圓，可減少晶圓圓邊的浪費，從而生產出更多的半導體封裝。

　　三星電子目前仍只在某些工藝中使用這項技術，臺積電隨時都有可能趕超三星電子。對于三星電子來說，如果臺積電在這一領域趕超，則可能在產能上落后。尤其是在亞 1nm 超精細工藝技術已達到極限的情況下，矩形 PCB 封裝技術有望成為決定半導體芯片產能的關鍵因素。隨著 AI 半導體需求激增，產能變得愈發關鍵，率先采用矩形 PCB 封裝技術的半導體公司有望在 AI 市場取得戰略優勢。

　　Yole Group 表示，整個扇出型封裝市場，F(xiàn)OWLP 仍然是主流載體類型，而 FOPLP 仍被視為小眾市場。Yole Intelligence 估計，2022 年 FOPLP 市場規模約為 4100 萬美元，預計未來五年將呈現 32.5% 的復合年增長率，到 2028 年將增長至 2.21 億美元。

　　FOPLP 的采用將比整體扇出型市場增長更快，其相對于 FOWLP 的市場份額將從 2022 年的 2% 上升至 2028 年的 8%。這意味著，隨著更多面板生產線的推出以及更高的良率帶來更好的成本效益，F(xiàn)OPLP 有望在未來幾年實現增長。

　　3、業內人士看矩形基板的挑戰

　　挑戰一：說服客戶使用新技術

　　對于半導體供應商來說，從晶圓級扇出轉向面板級扇出的臨界點取決于風險和成本。FOPLP 需要以低得多的成本生產出與 FOWLP 產量相當?shù)膯卧��?ldquo;晶圓扇出技術比面板技術出現得早，”PowerTech Technology Inc. 營銷總監 Daniel Fann 表示。“除非有緊急需要，否則說服我們的客戶評估面板扇出是一項挑戰。此外，我們需要證明面板扇出具有與晶圓扇出類似的生產產量。”

　　挑戰二：目前工藝更適合圓形基板

　　Bernstein Research 的半導體分析師 Mark Li 表示，F(xiàn)OPLP趨勢是肯定的，因為 AI 芯片組將需要每個封裝容納越來越多的芯片。

　　隨著芯片制造商從用于 AI 數據中心計算的芯片中榨取更多的計算能力，封裝尺寸只會越來越大。但這仍處于早期階段。例如，在新形狀的基板上涂覆尖端芯片封裝中的光刻膠是瓶頸之一。需要像臺積電這樣的芯片制造商的雄厚財力來推動設備制造商改變設備設計。

　　Amkor晶圓服務業務部高級副總裁 Doug Scott 表示，一般來說，F(xiàn)OPLP 使用方形或矩形支撐面板，因此任何旋涂技術都需要用層壓或噴涂來取代，與成熟的圓形 300 毫米面板相比，非圓形大型面板的金屬沉積、電鍍和蝕刻工藝均勻性需要保持一致。面板預處理和后處理也需要定義，具體取決于 FOPLP 處理的方式和工藝步驟。

　　總的來說，處理矩形基板的轉變需要對設施進行大規模改造，包括升級機械臂和自動化物料處理系統，以處理不同形狀的基板。這可能是一項跨越 5 到 10 年的長期計劃。

　　短期內，圓形基板還不用太“方”。
